克里克很榮幸參與此次項目為國寶《蓮塘乳鴨圖》制作特殊展柜

作者:    發布時間:2023-02-09 09:27    閱讀量:1993

2022年是上海博物館建館70周年,上海博物館于當年1217日至202311日舉辦了瑞色凝光——上海博物館秘藏緙絲蓮塘乳鴨圖特展。為了完好無損地展出這幅曾經登上中央電視臺《國家寶藏》欄目的南宋朱克柔傳世最大單體緙絲文物,克里克展柜與上海博物館陳列設計部會同文物保護中心、保管部等相關部門通力合作制定了文物展柜的陳列方案,并最終研制成功用于展覽中。這也是特殊文物展柜設計跨部門合作的一次嘗試,并對展柜設計與制作提出了新的研究課題。

上海博物館《蓮塘乳鴨圖》展柜安裝現場

在臨時展覽設計中,展柜設計是文物展陳設計的重要環節。文物的屬性決定了展柜的設計及制作必須以文物保護和安全為前提,它首先要起到保護文物的作用。其次,文物展柜本身也應具備一定的審美屬性。文物展柜設計不同于一般商品的展柜設計,展陳空間中的展柜需要根據文物的尺寸、材質、形狀等物理特點來進行設計,每個展柜大小尺寸都存在著差異性和特殊性。本文從這件文物的特性出發,對其展柜的設計思路進行分析說明。



《蓮塘乳鴨圖》是南宋緙絲名家朱克柔一件不可多得的緙絲精品,他融合宋院體畫的技藝于緙絲工藝之中,形成了獨特的緙絲藝術流派,世稱朱緙?!渡徧寥轼唸D》畫心縱108.4厘米,橫109厘米。入藏上海博物館后,由工作人員裝裱成單片式樣,最終成品尺寸為縱191厘米,橫127.2厘米。這件作品通過纖細的合色花線來調色,以緙絲技法體現水墨韻味,形成了自然暈退的效果。古代緙絲的原料成分為蠶絲,屬有機物蛋白質,保存不當極易滋生蟲害,況且《蓮塘乳鴨圖》由于歷經千年,表面極其脆弱,在溫濕度稍有變化的情況下瞬間就會損壞。對于這樣一幅高危文物,上海博物館組織相關專業部門成立聯合團隊,共同制定展陳方案。

上海博物館《蓮塘乳鴨圖》展柜安裝現場1



首先,考慮到文物表面局部有破損,不宜垂直展示。其次,對于一幅近兩米長、寬一米多的緙絲文物,平視是最安全的展示手段。設計團隊在經過縝密的研究商討后,最終確定以下幾點為主要制作需求:

文物要貼近玻璃面展示;展柜內放置被動調試劑;密封性能要好;放置文物的襯板要能布展方便;為了展柜的美觀,四邊需留出5厘米厚的玻璃;有一個配套的展柜運輸設備;頂面玻璃需完整一塊,中間不可有任何加強構件。



期間,陳列設計部會同文物保護中心對上述需求進行了調研和初步設計工作,并將制作要求發函邀請展柜廠商制作,進行比選。在確定制作廠商后,進一步深化設計要求,以期展柜的整體高度盡可能貼近文物,這也產生了新的結構工藝方面的難題,主要包括下列幾點:

文物內襯板應采用什么厚度?抽屜抽出時如何減小震動?在整體外觀厚度不超十幾厘米的前提下,如何隱藏移動裝置和固定裝置?四周一圈五厘米高的圍邊玻璃如何與頂玻璃美觀連接且安全?如何保證襯板四周略微凸起的擋條和文物一個平面時,文物能夠方便提?。吭谝粋€(gè)較低的展示平臺上放置展柜,其轉運車在翻轉過程中重心怎么能到達平衡點?如何確保展柜在轉運過程產生的傾斜角度不至于玻璃破裂?如何確保大面積的頂面玻璃既有強度又不彎曲?展柜的鎖具如何在如此低的高度里安裝?轉運車中的柜子在移到平臺時如何保證兩者之間高差?如何確保比較重的轉運車落在展廳地面不損壞地面材質?



帶著這些問題,設計團隊與生產廠家進一步攻克技術難關,調整圖紙,將所有部件精簡到最適合的尺寸,最終制作出展示運輸一體化的展柜系統。該系統由展柜主體、放置車、轉運車三部分組成。

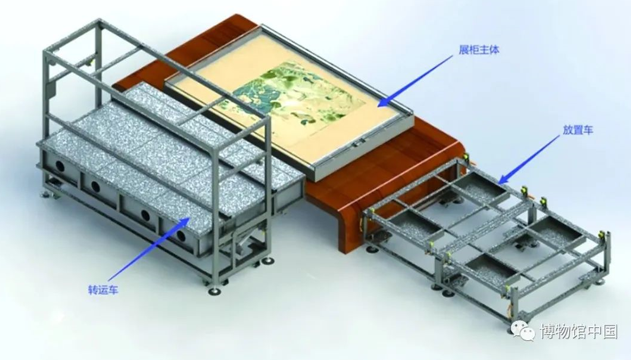

上海博物館《蓮塘乳鴨圖》展柜設計方案

展示運輸一體化的展柜系統



展柜主體作為作品展示的主要結構體,分別由低反玻璃罩、高強度底板、合金外框、靜音滾輪、密封條、片式調濕劑、抽屜框、溫濕度顯示器、滾輪及可調支腳、密封底板等十一個構件組成。低反玻璃罩與合金外框采用中性高強度結構膠粘合成一體形成玻璃罩合金外框;作品平放于高強度底板之上并放置于抽屜框內,構成抽屜框組合體。當開啟兩側防盜鎖后,抽屜框組合體可沿兩側均勻布置的靜音滾輪推出玻璃罩合金外框;密封底板與密封條組成密封系統,以保證整個展柜的密封性。



放置車分別由框架、限升降位擋板、升降滾輪、可鎖定靜音輪及可調支腳等部件組成。調整放置車框架上平面至展臺高度并保證水平狀態,當展柜主體的抽屜框組合體逐漸推出時,操作者逐一升高左右升降滾輪,頂住抽屜框組合體的框架下平面,直到抽屜框架組合體完全推出展柜柜體。



轉運車分別由框架、翻轉框、可鎖定靜音輪、電動推桿、下鎖定座、控制按鈕、上鎖定座、備用延伸線板等八個構件組成。使用過程中,先調整轉運車腳撐,使翻轉框內側下平面與展臺等高并鎖定翻轉車腳輪及腳撐;拆開翻轉框的前擋板,展柜主體從平臺緩緩?fù)迫敕D(zhuǎn)框,鎖定翻轉框前擋板,按壓控制按鈕使翻轉框向上翻轉,直到電動推桿停止動作時翻轉完畢;翻轉完畢后旋入上下鎖定座,收起轉運車腳撐,解鎖腳輪推行。

上海博物館《蓮塘乳鴨圖》展柜安裝現場



展柜系統各部件在布展過程中的具體操作步驟如下:先把轉運車就位于展柜主體長側面方向位置,通過控制按鈕使電動推桿水平翻轉,打開翻轉框前擋板,隨后通過轉運車底部微調設備,使高度和平臺保持水平,展柜主體由底部滑輪推出,再緩緩把它推至平臺上,待展柜主體全部平移至平臺后,放下可調支腳進行支撐固定。然后打開展柜主體短側面的抽屜,通過事先準備好的放置車,操作者從最靠近展柜的一側逐一升高左右對稱升降滾輪頂住抽屜框下框架的邊槽,直到抽屜框架組合體完全推出展柜主體。把框架上部文物襯板取出,在下部放置調試劑,隨后放上文物襯板,最后小心放置文物。為了防止出現文物隨著溫濕度變化產生起拱翹邊,而不利于進出抽屜,在文物單片的四角用透明的三角壓角來固定。一切準備完畢,操作者將抽屜緩緩?fù)迫胝构裰黧w中,整個文物入柜完成。文物入柜后,在柜外加裝木飾面裝飾,同時圍上精美的木圍欄。



這套展柜一體化的系統,是上海博物館為了這次特展而專門定制的。在為這件國寶文物設計定制展柜的流程中,參與者積累了許多寶貴的工作經驗。

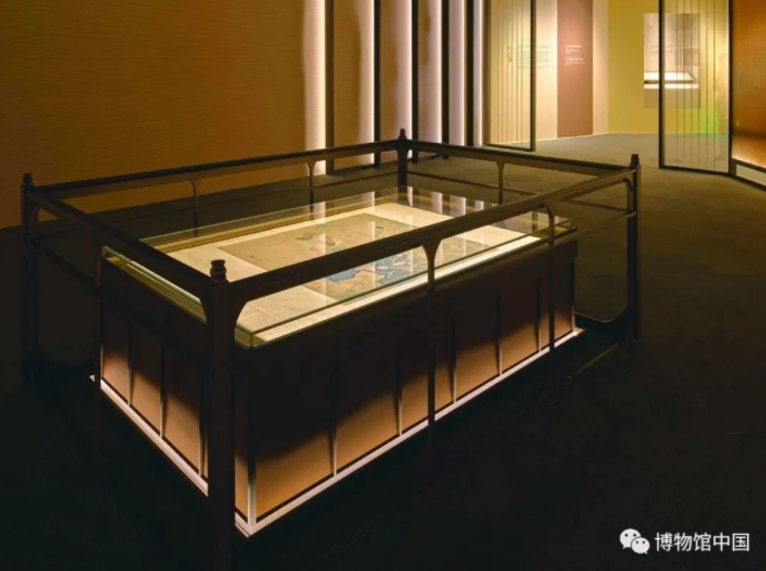

上海博物館《蓮塘乳鴨圖》展柜展覽現場

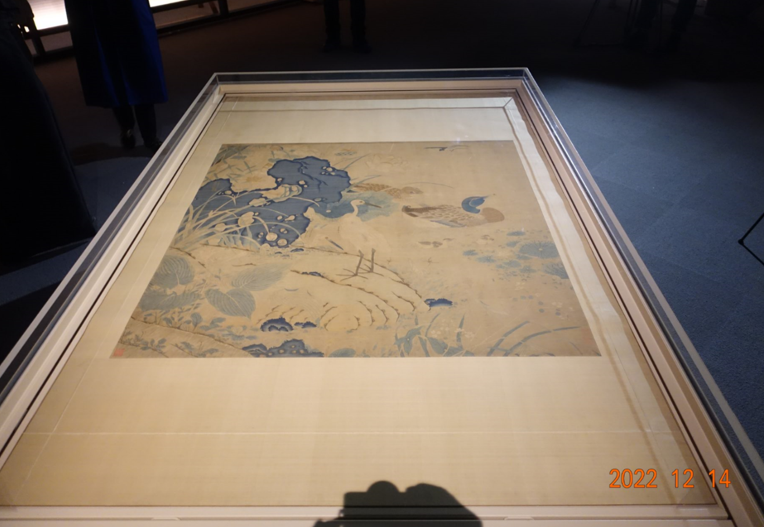

《蓮塘乳鴨圖》展區場景

首先,這是上海博物館首次聯合多個部門共同制定特殊展柜的制作方案,期間大家從各自專業領域出發明確制作需求,可使設計師對文物展柜的設計有更加全面的認知。其次,通過這次特殊文物展柜深化設計,筆者認識到作為一個從事博物館文物展覽的設計師,腦海中始終要有文物的全貌,要慎重考慮文物在布展操作過程中可能會出現的各種問題,以確保文物安全為第一前提進行展柜設計。第三,設計師要做好館內各部門對展柜生產方的溝通者,架好溝通橋梁,提高雙方溝通效率,生產方才能更準確地理解館方意圖,做出精準的設計圖紙。



此次針對特殊文物進行的展柜設計制作,也為今后同類型的文物展柜設計提供了借鑒思路。對于特殊類型文物的展示,設計師在考慮展示美觀性、展柜安全性的同時,還要清楚文物入柜、展出全過程中可能發生的各種情況,這些都是文物展柜設計的難點,設計師必須考慮周全。每件重要文物的獨特性和特殊性決定了展柜的唯一性,這種類型文物展柜的設計制作充滿考驗,將其本身稱之為高級定制工藝品也并不為作過。
